JWELL Jednorúrková a dvojrúrková vysokorýchlostná extruzná linka na PE/PPR/PE-RT/PA s malým priemerom

Technológia kompatibilná s viacerými materiálmi

Úplné pokrytie materiálu

Prispôsobuje sa rôznym technickým plastom, ako je PE (vrátane HDPE, MDPE), PPR, PE-RT (tepelne odolný polyetylén typu I/II) a PA (nylon 11/12), a podporuje výrobu diverzifikovaných produktov, ako sú potrubia na teplú a studenú vodu, potrubia na podlahové kúrenie a priemyselné potrubia na kvapaliny.

Inteligentný systém regulácie teploty

Vďaka nezávislému segmentovanému modulu regulácie teploty dosahuje presnú reguláciu topenia s toleranciou ±0.5 ℃ pre vysokú teplotnú odolnosť materiálov PE-RT (odolnosť voči trvalému tlaku 110 ℃) a vysokú kryštalinitu PA, čím zabezpečuje stabilitu molekulárnej štruktúry materiálu.

Vysokorýchlostná extrúzia

Dvojkanálová koextrúzia

Režim jednej/dvojitých rúrok je možné voľne prepínať a rýchlosť synchrónnej extrúzie s dvoma rúrkami dosahuje 50 m/min a výrobná kapacita jednej linky sa zvyšuje o 40 %, čo spĺňa potreby dodávok veľkoobjemových objednávok.

Systém s vysokým krútiacim momentom

Používa servopohonný extrudér a pomer strán závitovky je optimalizovaný na 33:1, čo zabezpečuje stabilnú plastifikáciu materiálov s vysokou viskozitou, ako je PPR, pri rýchlosti 280 ot./min. a zníženie spotreby energie o 15 %.

Technológia presného tvarovania

Vákuové dimenzovanie a chladenie v uzavretej slučke

Vďaka viacstupňovému vákuovému kalibračnému zariadeniu je ovalita potrubia ≤ 0.5 % a tolerancia hrúbky steny je regulovaná na ± 0.1 mm; dynamický systém vodného chladenia dosahuje gradientové chladenie, aby sa eliminovalo vnútorné napätie v PE-RT rúrach.

Online detekcia a spätná väzba

Integrovaný laserový merač priemeru a ultrazvukové monitorovanie hrúbky steny, úprava procesných parametrov v reálnom čase na zabezpečenie súladu s medzinárodnými normami, ako sú ISO4427 (vodovodné potrubia) a EN ISO22391 (potrubia podlahového vykurovania).

Inteligentné riadenie výroby

Rozhranie interakcie človek-stroj

Podporuje viacjazyčné dotykové ovládanie, prednastavené procesné databázy pre materiály ako PE/PPR/PA a prepínanie výrobných receptúr jedným kliknutím.

Vzdialená prevádzka a údržba IoT

Údaje o prevádzke zariadení sú synchronizované s cloudom, ktorý umožňuje diaľkovo diagnostikovať poruchy a poskytovať riešenia prediktívnej údržby na skrátenie prestojov zahraničných zákazníkov.

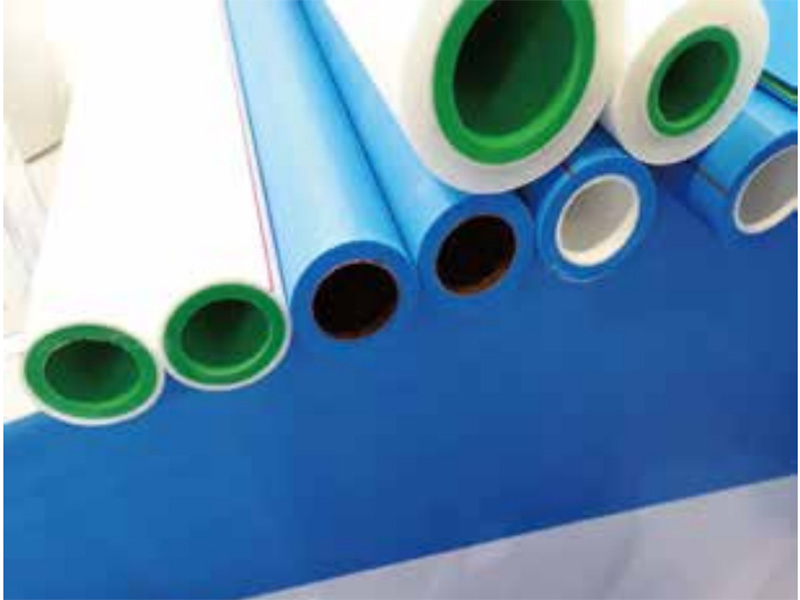

Systém dodávky tekutín vo vnútri budov

Zásobovanie teplou a studenou vodou: PPR rúry sa široko používajú v rozvodoch teplej a studenej vody v budovách vďaka svojej vysokej teplotnej odolnosti, odolnosti voči tečeniu a netoxicite, najmä pre skryté potrubné systémy v domácnostiach a komerčných budovách.

Projekt podlahového vykurovania: Rúry PE-RT sú flexibilné a tepelne odolné a dlhodobo odolávajú prevádzkovým teplotám pod 60 °C. Sú preferovaným materiálom pre špirály podlahového vykurovania a spĺňajú požiadavky na kladenie odbočných potrubí s malým priemerom.

Mestská a priemyselná presná doprava

Sieť plynových odbočiek: PE rúry s malým priemerom sa používajú pre nízkotlakové plynovody v domácnostiach, majú antistatické, tlakotesné a tesniace výhody a spĺňajú predpisy o bezpečnosti plynu.

Prenos chemických médií: PA (nylonové) rúry majú vynikajúcu odolnosť voči olejom a sú vhodné na prepravu paliva, mazacieho oleja a iných médií v automobilovom a strojárskom priemysle; PE/PPR rúry sa používajú na prepravu kyslých a zásaditých roztokov bez znečistenia v potravinárskych továrňach.

Obnova miest a transformácia potrubnej siete

Výmena potrubia bez výkopových prác: PE potrubia s malým priemerom môžu nahradiť staré cementové a liatinové potrubia metódou obloženia, čím sa zníži výkopová práca na cestách, a sú vhodné na modernizáciu a transformáciu systémov zásobovania vodou a odvodňovania v starých mestských oblastiach.

Aplikácie pre špeciálne scény

Lekárske a laboratórne systémy: PA potrubia sa používajú na dodávku lekárskych plynov alebo na presné laboratórne systémy riadenia tekutín vďaka svojej dobrej biokompatibilite.

Mikro zavlažovanie a terénne úpravy: V konečnej potrubnej sieti kvapkových závlahových a postrekovacích závlahových systémov sa používajú PE rúry s malým priemerom na dosiahnutie presného a úsporného zavlažovania.

Tento typ potrubia spĺňa základné potreby moderného inžinierstva pre efektívnu výstavbu, dlhú životnosť a nízke náklady na údržbu vďaka materiálovým vlastnostiam a prispôsobeniu sa scenérii.

Hlavná výhoda extrúzneho stroja na rúry Jwell

● Hlavná časť extrudéra: Skrutka a valec sú vybavené nemeckou technológiou, ohrev valca je tvorený keramickým vykurovacím krúžkom s tepelnou izoláciou z bavlny, spotreba energie sa dá znížiť o 3 % až 5 %. Motor je vybavený vysoko kvalitným synchrónnym servomotorom s permanentným magnetom, ktorý má zjavné úspory energie a znižuje hluk a dosahuje 6 %, respektíve 30 – 50 decibelov.

●Centrálny riadiaci systém (možno integrovať s extrudérmi, trakčnými a gravitačnými dávkovacími systémami).

Profesionálny systém riadenia plastových strojov, najnovšie inteligentné distribuované riešenie riadenia, zobrazenie spotreby energie zariadenia (na tonu výstupu). Nastavenie hesla pre vstup s funkciou pripomenutia údržby zariadenia; Programovateľné a nastaviteľné funkcie alarmu a ochrany na všetkých úrovniach; Hlavný extrudér využíva reguláciu s premenlivou frekvenciou od značky ABB alebo Schneider; Implementácia trojumiestneho riadenia (hlavná jednotka, trakcia, vákuová skrinka); Originálny 12-palcový farebný displej rozhrania človek-stroj od spoločnosti Siemens, modulárna regulácia teploty;

●Časť formy a kalibračného puzdra: Materiál je rovnomerne rozptýlený, s nízkym šmykovým teplom a pohodlným nastavením matrice; Vo vnútri telesa formy je nainštalovaný teplotný senzor; Povrch prietokového kanála je ošetrený nitridáciou alebo galvanickým leštením; Zlepšuje sa rovnomernosť hrúbky steny; Hlavné komponenty (matrica a jadro matrice) sú vyrobené z vysoko kvalitnej ocele.

●Časť vákuovej nádrže a chladiacej nádrže: Zvyškové napätie v nízkovákuovo tvarovaných rúrkových výrobkoch je po tvarovaní úplne eliminované; Silné rozprašovacie chladenie zaisťuje rovnomerné chladenie; Veľký plastový filtračný systém uľahčuje včasné čistenie upchatia potrubia.

●Traktor/odťahová jednotka: Trakcia s húsenicovým/pásovým alebo remeňovým pohonom; Zariadenie na meranie dĺžky s enkodérom značky Omron; Servomotory a servoriadiace systémy značky Inovance.

●Stroj na rezanie rúrok: Rotačné bezprašné rezanie; Čepeľ z tvrdej zliatiny; Pneumatické synchrónne riadiace zariadenie; Riadenie frekvencie značky Bosch Rexroth; Importovaný programovateľný riadiaci systém; Rez je obzvlášť hladký.
